1500W手持激光焊接机
1500W手持激光焊接机


1、整机结构及工作原理

手持式连续激光焊接:主要是由激光器、焊接系统、手持激光枪及冷却系统组成,新一代 近红外光谱范围半导体泵浦的脉冲光纤激光器,它具有良好的光束质量,光纤输出和高的电光转换效率等特点,主要用于焊接薄壁材料和快速焊接,焊接过程属热传导型,即激光辐射加热工件表面, 表面热量通过热传导向内部扩散,通过控制激光脉冲的宽度、能量、峰值功率和重复频率等参数, 使工件熔化,形成特定的熔池。由于其独特的特点,已成功大量应用于微、小型零件焊接中。

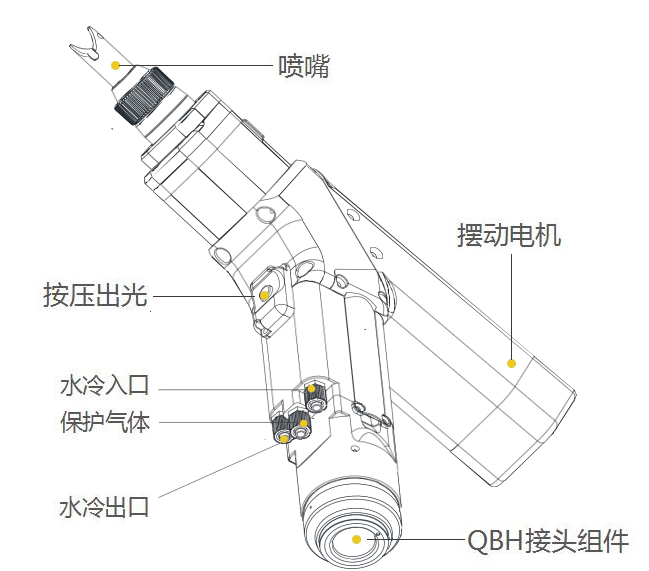

激光焊机头




激光焊接头采用 QBH 光纤手持式激光焊接头。其特点如下:

(1)独有激光器控制盒同时具备 QCW(准连续),PWM(脉冲),CW(连续)三种出光模式。

(2)采用人体工程学设计,结构小巧,使用方便。

(3)焊接头配备的吹气控制和安锁。

枪头气嘴:可以根据不同的角度替换合适的气嘴,气嘴可以调节光点到金属表面的距离。可以使焊接表面更融合外观更光滑。

进气口进水口:两根 4 厘管属与进出水口,要保证枪体里面的聚焦镜保证一定的温度使焊接效果更稳定。

QBH 接头:激光器的专用接头。非专业人员禁止拆卸。

2、主要功能介绍

(1)内部设计灵巧,良好的交互控制系统,扩大了加工部件公差范围及焊缝宽度,解决了光斑细小的劣势,焊缝成形更好。

(2)造型轻便,采用身体工程学设计方法,握感舒适;一手轻松掌控,操作简单易上手。

(3)具有多个安全警报,移开工件后自动锁光,安全性高。

(4)焊缝美观,速度快、无耗材,无焊痕,无变色,无需后期打磨。

(5)可配置多种角度喷嘴,满足不同产品焊接需求。

3、主要技术特点

(1)手持式激光焊接机使用手持式焊枪代替先前固定的光路,颠覆了激光焊接机的先前工作模式。

(2)红光精准定位便于观察,操作简单,上手即可焊接,无需耗费大额成本请焊接师傅。

(3)与全自动设备部署相比,手持式激光焊接机具有更低的生产服从率。但对于从事小规模加工或非大范围焊接的生产车间,手动激光焊接是不错的选择,无需设置设备来部署焊接台,占用空间小,重要重点是小作坊的焊接产品多样化,产品形状灵活,手工激光焊接完全可以满足这种生产的需要,合规性更好。

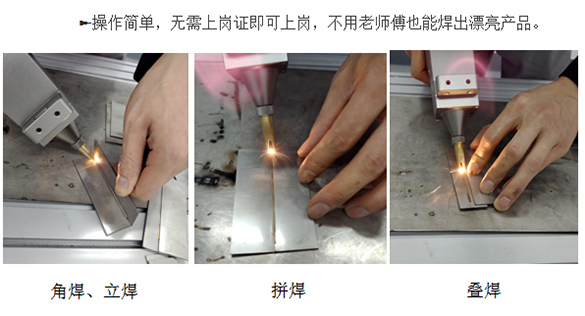

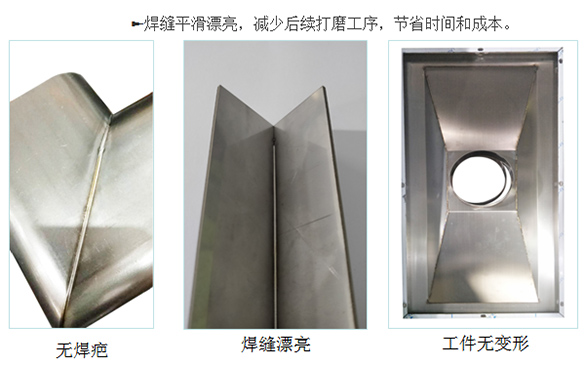

4、焊接样品展示
